# 前言

本系列文章将从代码和流程图入手，详细介绍 TVM AI 编译器的编译流程。本文章为第二篇，对应的 TVM 版本为当前最新版本 1.7。

网络上有不少 TVM 工程的教程资源，如果本博客也是其他教程的简单重复的话，则网络的角落里又多了一份纯粹的空间占用者。所以我在想，本文章有什么特点才值得一看呢？我觉得有两个优点: 1、本文从代码出发，不会泛泛而谈，能够从细节了解 TVM；2、自认为结构流程图画的不错，能够从整体上把握 TVM 的脉络。所以，也许值得一看呢。

本篇文章以 onnx 为例，介绍主流模型转换为 TVM 高级中间表示 Relay IR 的过程。

作为初学者，错误在所难免，还望不吝赐教。

# Onnx 结构

先来了解一下 onnx 模型的结构信息：下图是一个简单的 onnx 模型的结构（只选取了代表性的一部分）

全局信息：版本信息： ir_version: 7 ；来源： producer_name: "pytorch" 来源版本： producer_version: "2.1.0"
图信息：包含在 graph 字段中。

节点信息 node：指明输入 input 输出 output 张量，本身的名字 name，节点类型 type，参数信息 attribute
张量信息 initializer：维度 dims，类型信息 data_type，名字 name，具体数值 raw_data。
输入张量 input
输出张量 output

	ir_version: 7
	producer_name: "pytorch"
	producer_version: "2.1.0"
	graph {
	node {
	input: "start"
	input: "onnx::Conv_28" # kernal
	input: "onnx::Conv_29" # bias
	output: "/conv1/Conv_output_0"
	name: "/conv1/Conv"
	op_type: "Conv"
	attribute {
	name: "dilations"
	ints: 1
	ints: 1
	type: INTS
	}
	attribute {
	name: "group"
	i: 1
	type: INT
	}
	attribute {
	name: "kernel_shape"
	ints: 3
	ints: 3
	type: INTS
	}
	attribute {
	name: "pads"
	ints: 0
	ints: 0
	ints: 0
	ints: 0
	type: INTS
	}
	}
	node {
	input: "/conv1/Conv_output_0"
	output: "/relu1/Relu_output_0"
	name: "/relu1/Relu"
	op_type: "Relu"
	}

	initializer {
	dims: 2
	dims: 8
	data_type: 1
	name: "fc.weight"
	raw_data: "]&\212>`\201\213\274@\227\224\275\274\331p\276b@N>\017\305\223>&&\263\276(UD=\300\257q\275\320\231\246\275\320\341\276=\372\273}>C\226\236> e)\275\357\222\236>\212\\8>"
	}
	initializer {
	dims: 2
	data_type: 1
	name: "fc.bias"
	raw_data: "\3451\232\276\200\247(="
	}

	input {
	name: "start"
	type {
	tensor_type {
	elem_type: 1
	shape {
	dim {
	dim_value: 5
	}
	dim {
	dim_value: 3
	}
	dim {
	dim_value: 16
	}
	dim {
	dim_value: 16
	}
	}
	}
	}
	}
	output {
	name: "end"
	type {
	tensor_type {
	elem_type: 1
	shape {
	dim {
	dim_value: 5
	}
	dim {
	dim_value: 2
	}
	}
	}
	}
	}
	}
	opset_import {
	version: 12
	}

# Python 脚本

这里提供一个简单的 Python 脚本，调用 TVM Python 前端，实现 onnx 模型的编译过程。tvm 通过代码学习编程流程系列文章将基本采用这个脚本帮助追踪代码。

	import onnx
	from PIL import Image
	import numpy as np
	import tvm.relay as relay
	import tvm
	from tvm.contrib import graph_executor

	###################################### 路径信息 ##########################################
	model_path = "/home/xianmu/module/resnet18.onnx"
	save_path = "/home/xianmu/module/pythonSave/"
	onnx_model = onnx.load(model_path)

	################################## 图片信息 ##############################################
	img_path = "/home/xianmu/.tvm_test_data/data/imagenet_cat.png"

	# Resize it to 224x224
	resized_image = Image.open(img_path).resize((224, 224))
	img_data = np.asarray(resized_image).astype("float32")
	# Our input image is in HWC layout while ONNX expects CHW input, so convert the array
	img_data = np.transpose(img_data, (2, 0, 1))

	# Normalize according to the ImageNet input specification
	imagenet_mean = np.array([0.485, 0.456, 0.406]).reshape((3, 1, 1))
	imagenet_stddev = np.array([0.229, 0.224, 0.225]).reshape((3, 1, 1))
	norm_img_data = (img_data / 255 - imagenet_mean) / imagenet_stddev

	# Add the batch dimension, as we are expecting 4-dimensional input: NCHW.
	img_data = np.expand_dims(norm_img_data, axis=0)

	#################################### 模型编译 ###########################################
	input_name = "data"
	target = tvm.target.Target(target="llvm", host="llvm")
	shape_dict = {input_name: img_data.shape}

	mod, params = relay.frontend.from_onnx(onnx_model, shape_dict, export_node_renamed_model_path=save_path) # 创建 IRModule 高级 Relay IR

	with tvm.transform.PassContext(opt_level=3):
	lib = relay.build(mod, target=target, params=params) # 创建 GraphExecutorFactoryModule
	####################################### 模型保存 ########################################
	# save
	# 保存编译后的库文件（.so）
	lib_fname = save_path + "mod.so"
	lib.get_lib().export_library(lib_fname)

	# 保存模型参数（.params）
	params_fname = save_path + "mod.params"
	with open(params_fname, "wb") as param_file:
	param_file.write(relay.save_param_dict(lib.get_params()))

	# 保存 JSON 格式的计算图（.json）
	json_fname = save_path + "mod.json"
	with open(json_fname, "w") as json_file:
	json_file.write(lib.get_executor_config())


	dev = tvm.device(str(target), 0)
	module = graph_executor.GraphModule(lib["default"](dev)) # graph_executor.GraphModule



	############################ 运行 ##########################################


	module.set_input(input_name, img_data)
	module.run()
	output_shape = (1, 1000)
	tvm_output = module.get_output(0, tvm.nd.empty(output_shape)).numpy()
	print(tvm_output)

这段代码实现了一个 onnx 格式的 resnet18 模型进行：模型编译、模型保存、模型推理运行的过程。本篇文章介绍模型编译过程中的模型转换部分，也就是 relay.frontend.from_onnx 函数，它将 onnx 模型转化为 TVM 的高级 IR：Relay IR。

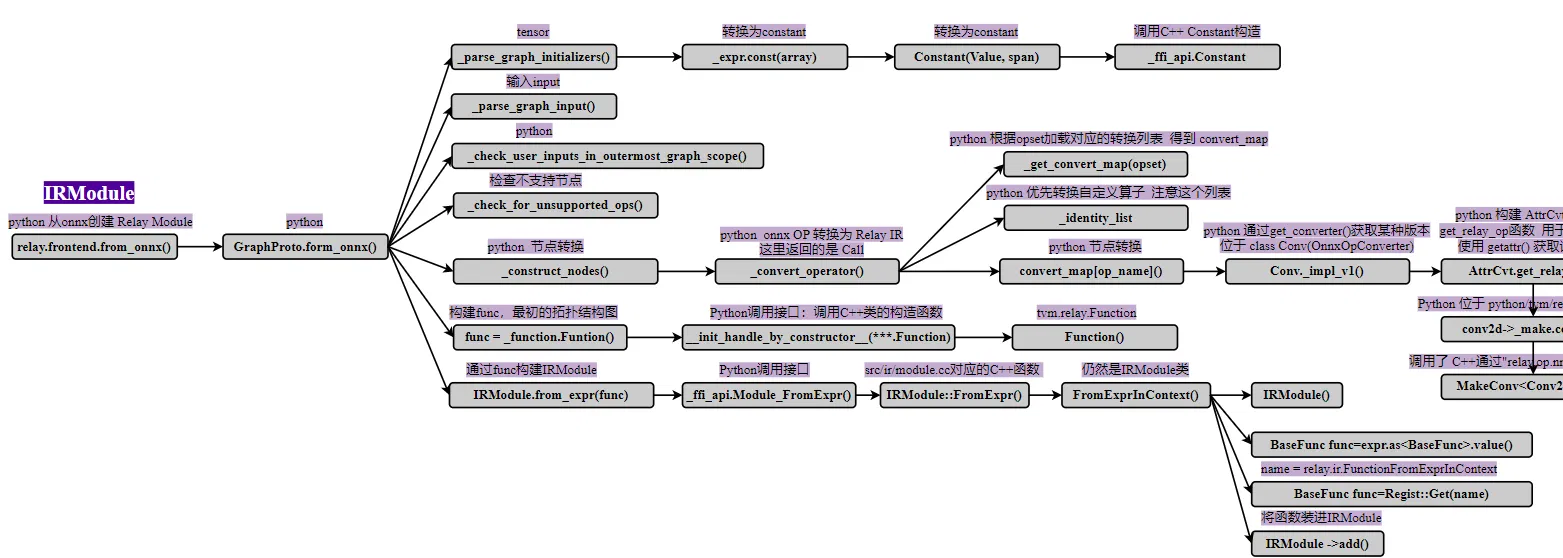

下图是 relay.frontend.from_onnx 函数整体结构流程图，在后面的详细介绍中会截取部分进行展示。

总体流程图

# 模型转换流程

mod, params = relay.frontend.from_onnx(onnx_model, shape_dict) 函数将一个 onnx model 转换成对等的 Relay module。

首先看下这个函数的参数：

其中 freeze_params 参数为布尔类型，当为 true 的时候，神经网络模型中的 weight 和 bias 以及 shape 等 Tensor 会被固化到 TVM 将要转换的 IRModule 模型当中，作为 Constants，这种情况下 TVM 的优化可以更加激进， from_onnx() 函数返回的 params 字典不再需要保存这些参数（为空）；当为 False 的时候，weight 和 bias 以及 shape 等 Tensor 会作为变量 variables，后续过程中可以修改、替换这些 tensor，这些 Tensor 会收集起来从 params 字典中返回。因此建议该参数定为 True。

export_node_renamed_model_path 参数为字符串，因为有时输入模型的节点缺少 name，TVM 会生成新的节点名字，并将更改节点名字的 onnx 模型输出出来。

	def from_onnx(
	model, # onnx 模型
	shape=None, # 输入 Tensor 的 shape
	dtype="float32", # 输入 Tensor 的 type
	opset=None,
	# onnx 版本
	freeze_params=True,
	convert_config=None,
	export_node_renamed_model_path=None,
	):

from_onnx() 函数完成了输入模型的检查校验，之后的关键代码为 mod, params = g.from_onnx(graph, opset) ，也就是结构流程图中的 GraphProto.from_onnx() 。

GraphProto.from_onnx() 函数具体的完成了 onnx 模型转 Relay IRModule 的过程。过程看下方代码。

	def from_onnx(self, graph, opset, get_output_expr=False):
	self.opset = opset
	self._parse_graph_initializers(graph)
	self._parse_graph_input(graph)
	self._check_user_inputs_in_outermost_graph_scope()
	self._check_for_unsupported_ops(graph)
	self._construct_nodes(graph)

	# now return the outputs
	outputs = [self._nodes[self._parse_value_proto(i)] for i in graph.output]
	outputs = outputs[0] if len(outputs) == 1 else _expr.Tuple(outputs)
	if get_output_expr:
	return outputs
	free_vars = analysis.free_vars(outputs)
	nodes = {v: k for k, v in self._nodes.items()}
	free_vars = [nodes[var] for var in free_vars]
	for i_name in self._params:
	i_name in free_vars and i_name not in self._inputs:
	self._inputs[i_name] = self._nodes[i_name]
	# Create a function from our output expression and all input variables.
	func = _function.Function([v for k, v in self._inputs.items()], outputs)
	return IRModule.from_expr(func), self._params

self._parse_graph_initializers(graph) 函数将 onnx 模型中的 tensor 转换为 constant 节点，装进字典 node 中。代码中 _expr.const(array) 一路调用 Constant() ， _ffi_api.Constant ，将 tensor 转换为 C++ 后端中的 Constant 类。

	def _parse_graph_initializers(self, graph):
	"""Parse network inputs to relay, aka parameters."""
	for init_tensor in graph.initializer:
	if not init_tensor.name.strip():
	raise ValueError("Tensor's name is required.")
	array = self._parse_array(init_tensor)
	if self._freeze_params:
	self._nodes[init_tensor.name] = _expr.const(array)
	else:
	self._params[init_tensor.name] = array
	self._nodes[init_tensor.name] = new_var(
	init_tensor.name,
	shape=self._params[init_tensor.name].shape,
	dtype=self._params[init_tensor.name].dtype,
	)

self._parse_graph_input(graph) 函数作用是指定图的输入节点。

self._check_user_inputs_in_outermost_graph_scope() 函数用来检查 shape 定义的 tensor 都已经声明。

self._check_for_unsupported_ops(graph) 函数检查所有的算子是否位于支持列表中。

self._construct_nodes(graph) 函数不仅将 onnx 节点转换乘 tvm 算子，还在遍历节点的过程中生成 tvm 抽象语法树。下面是函数具体过程：

	def _construct_nodes(self, graph):
	"""Nodes are stored as directed acyclic graph."""
	for node in graph.node:
	op_name = node.op_type
	attr = self._parse_attr(node.attribute)
	# Fill in span of inputs
	node_source_name = get_source_name(node, self._op_type_dict)
	self._set_parameter_span(node, node_source_name)
	# Create and populate input list.
	inputs = onnx_input()
	for i in node.input:
	if i != "":
	inputs.append(self._nodes[self._renames.get(i, i)])
	else:
	inputs.append(None)
	i_name = self._parse_value_proto(node)
	node_output = self._fix_outputs(op_name, node.output)
	attr["tvm_custom"] = {}
	attr["tvm_custom"]["name"] = i_name
	attr["tvm_custom"]["num_outputs"] = len(node_output)

	op = self._convert_operator(op_name, inputs, attr, self.opset)
	if not isinstance(op, _expr.TupleWrapper):
	outputs_num = 1
	else:
	outputs_num = len(op)

	if outputs_num == 1:
	op = fold_constant(op)
	else:
	op = _expr.TupleWrapper(fold_constant(op.astuple()), len(op))

	op = set_span(op, node_source_name)

	if outputs_num > 1:
	# ONNX supports optional outputs for some nodes.
	# This block searches for missing outputs in the ONNX graph
	# and removes any unneeded ops
	valid_outputs = [False] * outputs_num
	for i, output in enumerate(node_output):
	if output != "":
	valid_outputs[i] = True
	# If we have outputs ONNX isn't expecting, we need to drop them
	if not all(valid_outputs):
	tup = op.astuple()
	# TupleWrapper can also wrap ops with TupleType outputs
	if isinstance(tup, _expr.Tuple):
	# For tuples, we extract the fields instead of using GetTupleItem
	outputs = [tup.fields[i] for i, valid in enumerate(valid_outputs) if valid]
	else:
	# For call nodes, we need to GetTupleItem
	outputs = [op[i] for i, valid in enumerate(valid_outputs) if valid]
	# Create the new op with valid outputs
	if len(outputs) == 1:
	op = outputs[0]
	elif len(outputs) != outputs_num:
	op = _expr.TupleWrapper(_expr.Tuple(outputs), len(outputs))
	# Drop invalid outputs for the onnx node
	outputs_num = len(outputs)
	node_output = [output for output in node_output if output != ""]
	assert (
	len(node_output) == outputs_num
	), f"Number of output mismatch {len(node_output)} vs {outputs_num} in {op_name}."

	if outputs_num == 1:
	self._nodes[node_output[0]] = op
	else:
	for k, i in zip(list(node_output), range(len(node_output))):
	self._nodes[k] = op[i]

从 self._construct_nodes(graph) 函数代码中可以看到，首先遍历所有图节点 node ，通过 self._parse_attr() 函数将节点的所有属性信息构造为 tvm 的 attr 算子，再根据算子类型 op_name 、输入 inputs , 和属性 attr ，通过函数 self._convert_operator(op_name, inputs, attr, self.opset) 创建 tvm 算子。这个过程中自然形成了 tvm 的抽象语法树，构造了所有算子的连接关系。其中还有一些细节：比如当一个算子的输出 tensor 有多个时，会在该算子后面添加一个元组算子 _expr.TupleWrapper() .

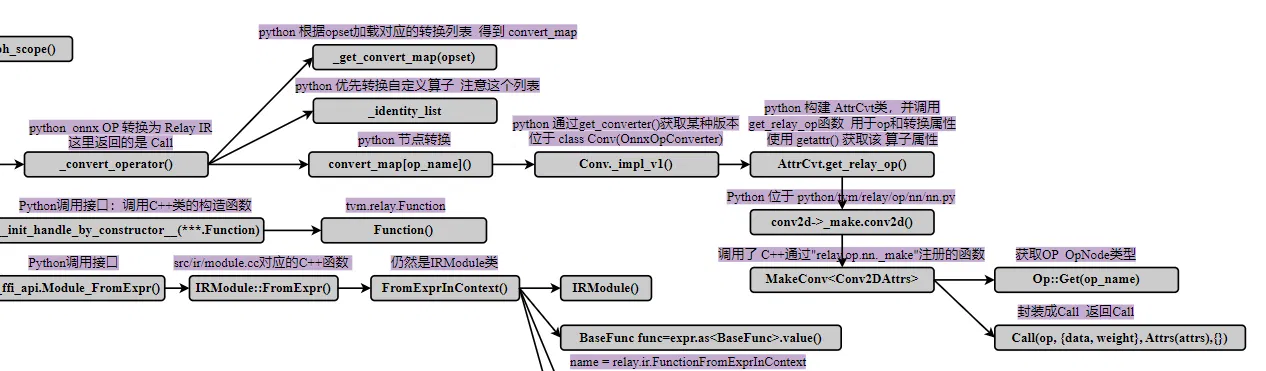

子图2

我们着重看一下函数 self._convert_operator() ，也就是算子转换函数。它将卷积、池化、全链接等这些算子包装为 tvm 中的一个 CallNode 算子。参数 op_name 指明算子的类型，如 Convolution, FullyConnected， inputs 是前述存储在 self._nodes 字典中其他算子， attrs 是前述刚转换的属性， Opset 是 onnx 算子版本号。

	def _convert_operator(self, op_name, inputs, attrs, opset):
	"""Convert ONNX operator into a Relay operator.
	The converter must specify conversions explicitly for incompatible name, and
	apply handlers to operator attributes.

	Parameters
	----------
	op_name : str
	Operator name, such as Convolution, FullyConnected
	inputs : list of tvm.relay.function.Function
	List of inputs.
	attrs : dict
	Dict of operator attributes
	opset : int
	Opset version

	Returns
	-------
	sym : tvm.relay.function.Function
	Converted relay function
	"""
	convert_map = _get_convert_map(opset)
	if op_name in _identity_list:
	sym = get_relay_op(op_name)(inputs, *attrs)
	elif op_name in convert_map:
	sym = convert_map[op_name](inputs, attrs, self._params)
	else:
	raise NotImplementedError(f"Operator {op_name} not implemented.")
	return sym

通过 _get_convert_map() 函数获取转换字典，我们截取该函数部分内容。以卷积为例，CONV 算子通过 Conv.get_converter(opset) 函数获取卷积的转换函数。

	def _get_convert_map(opset):
	return {
	# defs/experimental
	"Identity": Renamer("copy"),
	"Optional": Optional_.get_converter(opset),
	"OptionalHasElement": OptionalHasElement.get_converter(opset),
	"OptionalGetElement": OptionalGetElement.get_converter(opset),
	"Affine": Affine.get_converter(opset),
	# Bitwise operators
	"BitShift": BitShift.get_converter(opset),
	"BitwiseAnd": BitwiseAnd.get_converter(opset),
	"BitwiseNot": BitwiseNot.get_converter(opset),
	"BitwiseOr": BitwiseOr.get_converter(opset),
	"BitwiseXor": BitwiseXor.get_converter(opset),
	"ThresholdedRelu": ThresholdedRelu.get_converter(opset),
	"ScaledTanh": ScaledTanh.get_converter(opset),
	"AveragePool": AveragePool.get_converter(opset),
	"LpPool": LpPool.get_converter(opset),
	"GlobalLpPool": GlobalLpPool.get_converter(opset),
	"MaxPool": MaxPool.get_converter(opset),
	"MaxUnpool": MaxUnpool.get_converter(opset),
	"Conv": Conv.get_converter(opset),
	"ConvTranspose": ConvTranspose.get_converter(opset),
	"GlobalAveragePool": GlobalAveragePool.get_converter(opset),
	"GlobalMaxPool": GlobalMaxPool.get_converter(opset),

TVM 先尝试从 _identity_list: 列表中获取转换方法，开发这如果需要添加自定义算子，可以考虑在该列表中添加，当前我们不用考虑这个列表。之后 TVM 从获取转换方法并执行 convert_map[op_name](inputs, attrs, self._params) ，仍然以卷积为例，执行的是下面类 class Conv(OnnxOpConverter) 中的 def _impl_v1(cls, inputs, attr, params) 方法。

	class Conv(OnnxOpConverter):
	"""Operator converter for Conv."""

	@classmethod
	def _impl_v1(cls, inputs, attr, params):
	# Use shape of input to determine convolution type.
	data = inputs[0]
	kernel = inputs[1]
	input_shape = infer_shape(data)
	ndim = len(input_shape)

	kernel_type = infer_type(inputs[1])
	kernel_shapes = [get_const_tuple(kernel_type.checked_type.shape)]

	if "kernel_shape" not in attr:
	attr["kernel_shape"] = kernel_shapes[0][2:]

	if "auto_pad" in attr:
	attr["auto_pad"] = attr["auto_pad"].decode("utf-8")
	if attr["auto_pad"] in ("SAME_UPPER", "SAME_LOWER"):
	# Warning: Convolution does not yet support dynamic shapes,
	# one will need to run dynamic_to_static on this model after import
	data = autopad(
	data,
	attr.get("strides", [1] * (ndim - 2)),
	attr["kernel_shape"],
	attr.get("dilations", [1] * (ndim - 2)),
	mode=attr["auto_pad"],
	)
	elif attr["auto_pad"] == "VALID":
	attr["pads"] = [0 for i in range(ndim - 2)]
	elif attr["auto_pad"] == "NOTSET":
	pass
	else:
	msg = (
	f'Value {attr["auto_pad"]} in attribute "auto_pad" of operator Conv '
	f"is invalid."
	)
	raise tvm.error.OpAttributeInvalid(msg)
	attr.pop("auto_pad")

	attr["channels"] = kernel_shapes[0][0]
	out = AttrCvt(
	op_name=dimension_picker("conv"),
	transforms={
	"kernel_shape": "kernel_size",
	"dilations": ("dilation", 1),
	"pads": ("padding", 0),
	"group": ("groups", 1),
	},
	custom_check=dimension_constraint(),
	)([data, kernel], attr, params)

	use_bias = len(inputs) == 3
	if use_bias:
	out = _op.nn.bias_add(out, inputs[2])
	return out

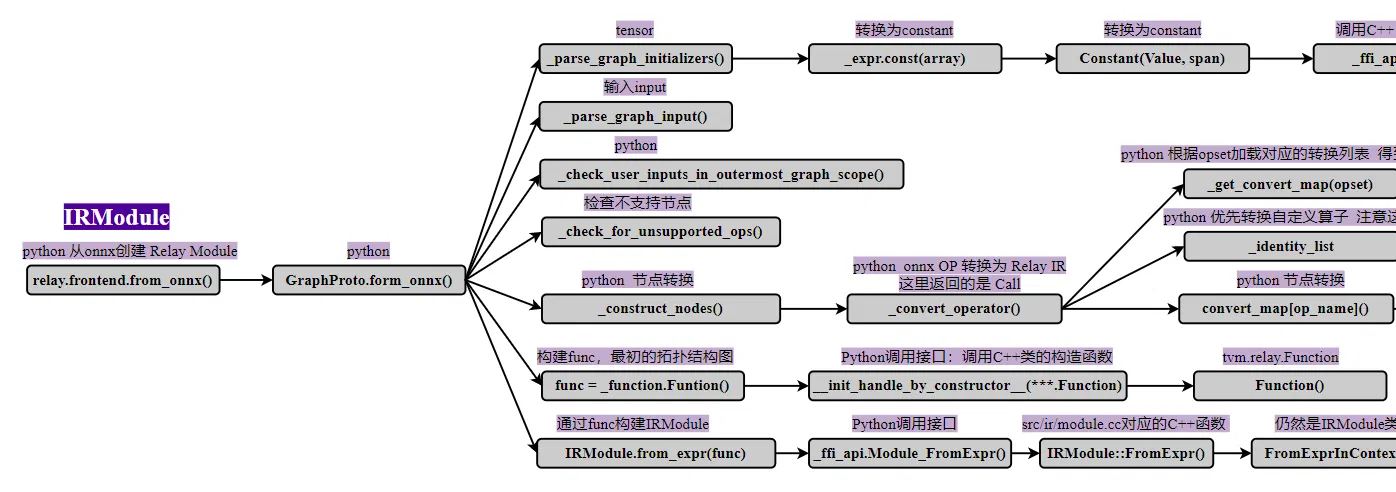

其中 AttrCvt() 函数经过多层调用（见结构流程图），最终调用了 C++ 后端通过 TVM_REGISTER_GLOBAL("relay.op.nn._make.conv2d") 注册的 MakeConv<Conv2DAttrs>() 函数，该函数创建一个包含卷积所有信息的 CallNode 算子，见下面代码 return Call(op, {data, weight}, Attrs(attrs), {}); ，该函数位于 /home/xianmu/CProject/tvm/src/relay/op/nn/convolution_make.h 。

	inline Expr MakeConv(Expr data, Expr weight, Array<IndexExpr> strides, Array<IndexExpr> padding,
	Array<IndexExpr> dilation, int groups, IndexExpr channels,
	Array<IndexExpr> kernel_size, std::string data_layout,
	std::string kernel_layout, std::string out_layout, DataType out_dtype,
	std::string op_name) {
	auto attrs = make_object<T>();
	attrs->strides = std::move(strides);
	attrs->padding = std::move(padding);
	attrs->dilation = std::move(dilation);
	attrs->groups = groups;
	attrs->channels = std::move(channels);
	attrs->kernel_size = std::move(kernel_size);
	attrs->data_layout = std::move(data_layout);
	attrs->kernel_layout = std::move(kernel_layout);
	attrs->out_layout = std::move(out_layout);
	attrs->out_dtype = std::move(out_dtype);
	const Op& op = Op::Get(op_name);
	return Call(op, {data, weight}, Attrs(attrs), {});
	}

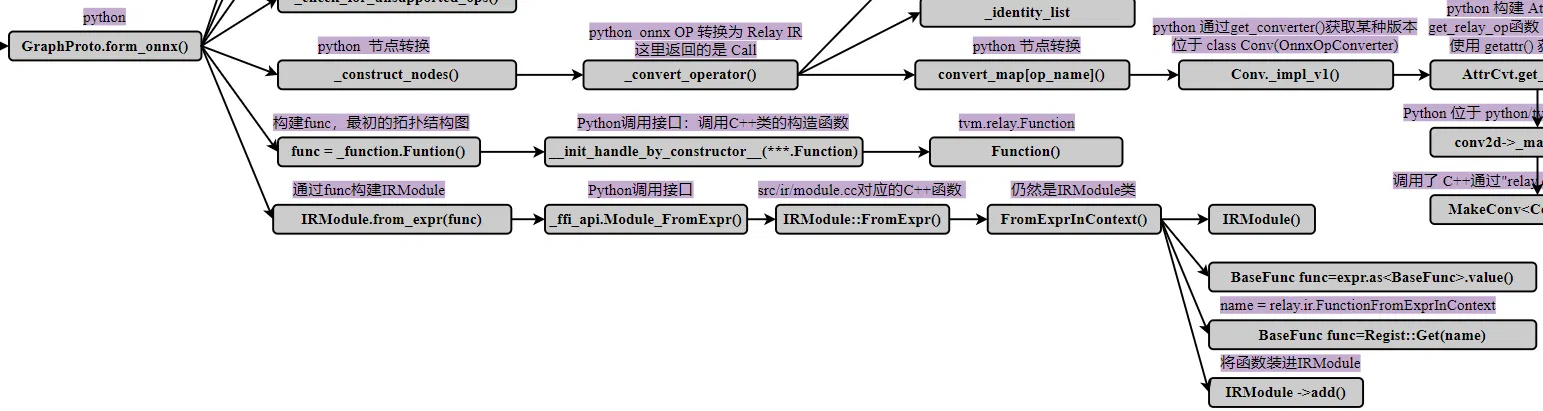

子图3

到这里模型拓扑结构就算建立完成了。让我们再回到 GraphProto.from_onnx() 函数。前述过程就像是搭积木，搭完这个拓扑结构之后，调用函数 _function.Function([v for k, v in self._inputs.items()], outputs) 将图结构封装成 tvm.relay.Function 表达式，位于 /home/xianmu/CProject/tvm/include/tvm/relay/function.h 。 tvm.relay.Function 是一个有输入输出的表达式集合。

最后一步，通过 IRModule.from_expr(func) 函数，创建 tvm 高级 IR：Relay IRModule。整个调用过程在结构流程图中给出。下面是类 IRModule 的属性信息， tvm.relay.Function 就存储在 IRModuleNode 的 Map<GlobalVar, BaseFunc> functions; 字段下。

	class IRModuleNode : public Object {
	public:
	/! \brief A map from ids to all global functions. /
	Map<GlobalVar, BaseFunc> functions;
	/! \brief A map from global type vars to ADT type data. /
	Map<GlobalTypeVar, TypeData> type_definitions;
	/! \brief The source map for the module. /
	SourceMap source_map;
	/* \brief Additional attributes storing meta-data about the module. */
	DictAttrs attrs;
	/! \brief Globally static object that are referred by the IR itself /
	Map<String, Array<GlobalInfo>> global_infos;
	/*!
	* \brief A map from string names to global variables that
	* ensures global uniqueness.
	*/
	Map<String, GlobalVar> global_var_map_;

	/*! \brief A map from string names to global type variables (ADT names)
	* that ensures global uniqueness.
	*/
	Map<String, GlobalTypeVar> global_type_var_map_;

	/*! \brief A map from constructor tags to constructor objects
	* for convenient access
	*/
	std::unordered_map<int32_t, Constructor> constructor_tag_map_;

	/*! \brief The files previously imported, required to ensure
	importing is idempotent for each module.
	*/
	std::unordered_set<String> import_set_;

到此，tvm 的 relay.frontend.from_onnx(onnx_model, shape_dict) 函数已经介绍完毕，它将一个 onnx model 转换成对等的 Relay module。

# 后记

本博客目前以及可预期的将来都不会支持评论功能。各位大侠如若有指教和问题，可以在我的 github 项目或随便一个项目下提出 issue，或者知乎私信，并指明哪一篇博客，我看到一定及时回复，感激不尽！

# 前言

# Onnx 结构

# Python 脚本

# 模型转换流程

# 后记

【TVM】通过代码学习编译流程【1】必要知识

【TVM】通过代码学习编译流程【3】模型编译
