# 前言

本系列文章将从代码和流程图入手，详细介绍 TVM AI 编译器的编译流程。本文章为第三篇，对应的 TVM 版本为当前最新版本 1.7。

网络上有不少 TVM 工程的教程资源，如果本博客也是其他教程的简单重复的话，则网络的角落里又多了一份纯粹的空间占用者。所以我在想，本文章有什么特点才值得一看呢？我觉得有两个优点: 1、本文从代码出发，不会泛泛而谈，能够从细节了解 TVM；2、自认为结构流程图画的不错，能够从整体上把握 TVM 的脉络。所以，也许值得一看呢。

本篇文章介绍 TVM 对模型的编译流程。文章 《【TVM】通过代码学习编译流程【2】模型转换》 已经介绍了 onnx 模型转换为 TVM 高级中间表示 Relay IRModule 的过程，得到了 Relay IRModule。本篇文章则介绍该模型后续的编译从 Relay IRModule 转换为 GraphExecutorFactory 的过程。

因为代码量巨大，模型编译会分成若干篇文章进行解析。

作为初学者，错误在所难免，还望不吝赐教。

# Python 脚本

这里提供一个简单的 Python 脚本，调用 TVM Python 前端，实现 onnx 模型的编译过程。tvm 通过代码学习编程流程系列文章将基本采用这个脚本帮助追踪代码。

import onnx
from PIL import Image
import numpy as np
import tvm.relay as relay
import tvm
from tvm.contrib import graph_executor
######################################    路径信息    ##########################################
model_path = "/home/xianmu/module/resnet18.onnx"
save_path = "/home/xianmu/module/pythonSave/"
onnx_model = onnx.load(model_path)
##################################    图片信息    ##############################################
img_path = "/home/xianmu/.tvm_test_data/data/imagenet_cat.png"
# Resize it to 224x224
resized_image = Image.open(img_path).resize((224, 224))
img_data = np.asarray(resized_image).astype("float32")
# Our input image is in HWC layout while ONNX expects CHW input, so convert the array
img_data = np.transpose(img_data, (2, 0, 1))
# Normalize according to the ImageNet input specification
imagenet_mean = np.array([0.485, 0.456, 0.406]).reshape((3, 1, 1))
imagenet_stddev = np.array([0.229, 0.224, 0.225]).reshape((3, 1, 1))
norm_img_data = (img_data / 255 - imagenet_mean) / imagenet_stddev
# Add the batch dimension, as we are expecting 4-dimensional input: NCHW.
img_data = np.expand_dims(norm_img_data, axis=0)
####################################     模型编译     ###########################################
input_name = "data"
target = tvm.target.Target(target="llvm", host="llvm")
shape_dict = {input_name: img_data.shape}
mod, params = relay.frontend.from_onnx(onnx_model, shape_dict, export_node_renamed_model_path=save_path)  # 创建 IRModule  高级 Relay IR
with tvm.transform.PassContext(opt_level=3):
    lib = relay.build(mod, target=target, params=params)   # 创建 GraphExecutorFactoryModule
#######################################     模型保存      ########################################
# save
# 保存编译后的库文件（.so）
lib_fname = save_path + "mod.so"
lib.get_lib().export_library(lib_fname)
# 保存模型参数（.params）
params_fname = save_path + "mod.params"
with open(params_fname, "wb") as param_file:
    param_file.write(relay.save_param_dict(lib.get_params()))
# 保存 JSON 格式的计算图（.json）
json_fname = save_path + "mod.json"
with open(json_fname, "w") as json_file:
    json_file.write(lib.get_executor_config())
dev = tvm.device(str(target), 0)
module = graph_executor.GraphModule(lib["default"](dev))    # graph_executor.GraphModule
############################       运行    ##########################################
module.set_input(input_name, img_data)
module.run()
output_shape = (1, 1000)
tvm_output = module.get_output(0, tvm.nd.empty(output_shape)).numpy()
print(tvm_output)
# TVM 编译


下面的函数实现了 TVM 的编译过程。该过程的输入 mod, target=target, params=params  分别是 Relay IRModule 中间表示， target  目标设备， params  参数。


params  参数在上一篇文章中有讲到， freeze_params=True  的情况下该 params  为空的字典。


with tvm.transform.PassContext(opt_level=3):
    lib = relay.build(mod, target=target, params=params)   # 创建 GraphExecutorFactoryModule

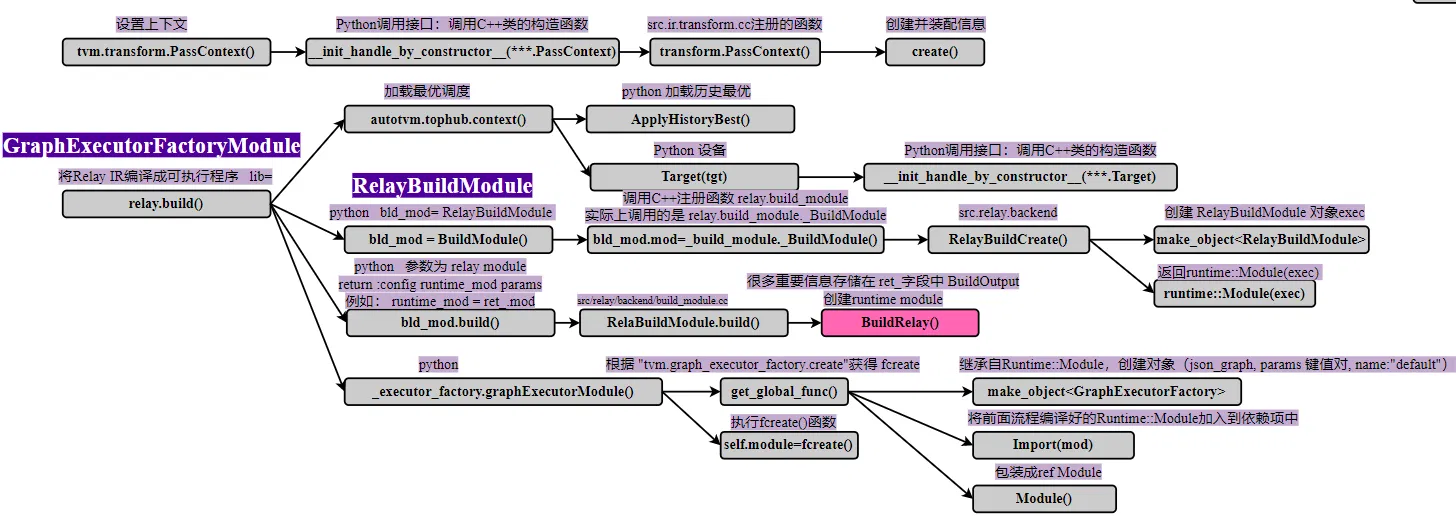

下图是 relay.build()  函数的总体流程图。


总体流程图


# Pass 上下文   PassContext


Pass ：在编译器设计中，“pass” 通常指的是编译过程中的一轮或多轮处理。一个 “pass” 是指对源代码或者其某种表示形式（如抽象语法树或中间表示）进行一次完整的扫描或处理。


with tvm.transform.PassContext(opt_level=3)  代码初始化了 TVM 转换 Pass 的上下文。


@tvm._ffi.register_object("transform.PassContext")
class PassContext(tvm.runtime.Object):
    """The basis where a Relay optimization/analysis runs on.
    Each pass context contains a number of auxiliary information that is used
    to help an optimization pass. Such information includes the error reporter
    to record the errors of during the optimization, etc.
    opt_level : Optional[int]
        The optimization level of this pass.
    required_pass : Optional[Union[List[str], Set[str], Tuple[str]]]
        The list of passes that are required by a certain pass.
    disabled_pass : Optional[Union[List[str], Set[str], Tuple[str]]]
        The list of passes that are disabled.
    instruments : Optional[Sequence[PassInstrument]]
        The list of pass instrument implementations.
    config : Optional[Dict[str, Object]]
        Additional configurations for specific passes.
    trace: Optional[relax.tuning.Trace]
        Initial trace for trace mode.
    trace_stack: Optional[List[relax.tuning_api.Trace]]
        Initial trace stack for trace mode.
    make_traceable: Optional[List[str]]
        List of passes to make traceable.
    num_evals: int
        initial number of evaluations conducted in the pipeline.
    tuning_api_database: Optional[relax.tuning_api.JSONDatabase]
    """
    def __init__(
        self,
        opt_level=2,
        required_pass=None,
        disabled_pass=None,
        instruments=None,
        config=None,
        trace=None,
        trace_stack=None,
        make_traceable=None,
        num_evals=0,
        tuning_api_database=None,
    ):
        required = list(required_pass) if required_pass else []
        if not isinstance(required, (list, tuple)):
            raise TypeError("required_pass is expected to be the type of " + "list/tuple/set.")
        disabled = list(disabled_pass) if disabled_pass else []
        if not isinstance(disabled, (list, tuple)):
            raise TypeError("disabled_pass is expected to be the type of " + "list/tuple/set.")
        instruments = list(instruments) if instruments else []
        if not isinstance(instruments, (list, tuple)):
            raise TypeError("instruments is expected to be the type of " + "list/tuple/set.")
        # Convert to Map<String, bool>
        # TODO(sunggg): Replace this to Set equivalent if exists
        make_traceable = {name: True for name in make_traceable} if make_traceable else None
        if not trace_stack:
            trace_stack = [trace] if trace else []
        config = config if config else None
        self.__init_handle_by_constructor__(
            _ffi_transform_api.PassContext,
            opt_level,
            required,
            disabled,
            instruments,
            config,
            trace_stack,
            make_traceable,
            num_evals,
            tuning_api_database,
        )
上述代码可以看到，PassContext 在初始化的时候， opt_level pass 优化级别，可以指定  required_pass  需要的 pass 列表， disabled_pass  需要排除的 pass 列表等。


之后调用 self.__init_handle_by_constructor__()  函数创建 PassContext 类。其中 _ffi_transform_api.PassContext  是构造函数，其余参数是构造函数的参数。 self.__init_handle_by_constructor__()  调用 C++ 后端注册函数 "transform.PassContext" ，该函数如下所示：


TVM_REGISTER_GLOBAL("transform.PassContext")
    .set_body_typed([](int opt_level, Array<String> required, Array<String> disabled,
                       Array<instrument::PassInstrument> instruments,
                       Optional<Map<String, ObjectRef>> config, Array<ObjectRef> trace_stack,
                       Optional<Map<String, Bool>> make_traceable, int num_evals,
                       Optional<ObjectRef> tuning_api_database) {
      auto pctx = PassContext::Create();
      pctx->opt_level = opt_level;
      pctx->required_pass = std::move(required);
      pctx->disabled_pass = std::move(disabled);
      pctx->instruments = std::move(instruments);
      if (config.defined()) {
        pctx->config = config.value();
      }
      pctx->trace_stack = std::move(trace_stack);
      pctx->make_traceable = std::move(make_traceable);
      pctx->num_evals = std::move(num_evals);
      pctx->tuning_api_database = std::move(tuning_api_database);
      PassConfigManager::Global()->Legalize(&(pctx->config));
      return pctx;
    });
通过 TVM_REGISTER_GLOBAL("transform.PassContext")  注册为全局函数，接收所有参数，通过 auto pctx = PassContext::Create();  创建 PassContext  类。


# 编译过程   bld_mod = BuildModule ()


总体流程图


创建完 Pass 上下文之后，接下来在回到 Python 脚本，看 lib = relay.build(mod, target=target, params=params) ，该函数将 Relay IRModule 编译成为 GraphExecutorFactoryModule ，对应于 C++ 后端的 GraphExecutorFactory  类。


relay.build()  函数如下所示：其中  ir_mod  是前述模型转换得到的 Relay IRModule， target  是计划部署的加速硬件或设备 如 llvm cuda metal 等，甚至可以指定多种加速硬件或设备。  target_host  是指定主机端（通常是 CPU）的编译目标，例如当  target  是一个设备（如 GPU）时，通常还需要一些 cpu 来处理与设备驱动程序的交互、内存分配等任务。


def build(
    ir_mod,          # Relay IRModule
    target=None,     # 计划部署的加速硬件或设备 如 llvm cuda metal 等
    target_host=None,  # 指定主机端（通常是 CPU）的编译目标
    executor=Executor("graph"),
    runtime=Runtime("cpp"),
    workspace_memory_pools=None,
    constant_memory_pools=None,
    params=None,
    mod_name="default",
):
    """Helper function that builds a Relay function to run on TVM graph executor.
    Parameters
    ----------
    ir_mod : :py:class:`~tvm.IRModule`
        The IR module to build. Using relay.Function is deprecated.
    target : None, or any multi-target like object, see Target.canon_multi_target
        For homogeneous compilation, the unique build target.
        For heterogeneous compilation, a dictionary or list of possible build targets.
        Defaults to the current target in the environment if None.
    target_host : None, or any target like object, see Target.canon_target
        Host compilation target, if target is device.
    executor : Optional[Executor]
        The executor configuration with which to build the model.
        Defaults to "graph" if no executor specified.
    runtime : Optional[Runtime]
        Runtime configuration to use when building the model.
        Defaults to "cpp" if no runtime specified.
    workspace_memory_pools : Optional[WorkspaceMemoryPools]
        The object that contains an Array of WorkspacePoolInfo objects
        that hold properties of read-write workspace pools that could be
        used by the inference.
    constant_memory_pools : Optional[ConstantMemoryPools]
        The object that contains an Array of ConstantPoolInfo objects
        that hold properties of read-only pools that could be
        used by the inference.
    params : dict of str to NDArray
        Input parameters to the graph that do not change
        during inference time. Used for constant folding.
    mod_name: Optional[str]
        The module name we will build
    Returns
    -------
    factory_module : tvm.relay.backend.executor_factory.ExecutorFactoryModule
            The runtime factory for the TVM graph executor.
    """
    if not isinstance(ir_mod, (IRModule, _function.Function)):
        raise ValueError("Type of input parameter mod must be tvm.IRModule")
    if isinstance(ir_mod, _function.Function):
        if params:
            ir_mod = bind_params_by_name(ir_mod, params)
        ir_mod = IRModule.from_expr(ir_mod)
        warnings.warn(
            "Please use input parameter mod (tvm.IRModule) "
            "instead of deprecated parameter mod (tvm.relay.function.Function)",
            DeprecationWarning,
        )
    raw_targets = Target.canon_multi_target_and_host(Target.target_or_current(target), target_host)
    assert len(raw_targets) > 0
    target_host = raw_targets[0].host
    # If current dispatch context is fallback context (the default root context),
    # then load pre-tuned parameters from TopHub
    if isinstance(autotvm.DispatchContext.current, autotvm.FallbackContext):
        tophub_context = autotvm.tophub.context(list(raw_targets))
    else:
        tophub_context = autotvm.utils.EmptyContext()
    with tophub_context:
        bld_mod = BuildModule()
        graph_json, runtime_mod, params = bld_mod.build(
            mod=ir_mod,
            target=raw_targets,
            params=params,
            executor=executor,
            runtime=runtime,
            workspace_memory_pools=workspace_memory_pools,
            constant_memory_pools=constant_memory_pools,
            mod_name=mod_name,
        )
        func_metadata = bld_mod.get_function_metadata()
        devices = bld_mod.get_devices()
        lowered_ir_mods = bld_mod.get_irmodule()
        executor_codegen_metadata = bld_mod.get_executor_codegen_metadata()
        if executor.name == "aot":
            executor_factory = _executor_factory.AOTExecutorFactoryModule(
                ir_mod,
                lowered_ir_mods,
                raw_targets,
                executor,
                runtime,
                runtime_mod,
                mod_name,
                params,
                func_metadata,
                executor_codegen_metadata,
                devices,
            )
        elif executor.name == "graph":
            executor_factory = _executor_factory.GraphExecutorFactoryModule(
                ir_mod,
                raw_targets,
                executor,
                graph_json,
                runtime_mod,
                mod_name,
                params,
                func_metadata,
            )
        else:
            assert False, "Executor " + executor + " not supported"
        return executor_factory
简单看下流程：


if not isinstance(ir_mod, (IRModule,_function.Function))  检查输入模型的格式，如果不是 IRModule,_function.Function  中的一个，报错！


if isinstance(ir_mod, _function.Function)  则检查如果是  _function.Function ，则帮助将该表达式重新封装为 Relay IRModule，并提醒你不要直接把 Function 表达式传进来，而是要先封装成 IRModule


if isinstance(autotvm.DispatchContext.current, autotvm.FallbackContext)  检查是否有提前计算的最优调度.

 bld_mod = BuildModule()  初始化一个 class BuildModule(object) ，如下代码。


class BuildModule(object):
    """Build an IR module to run on TVM graph executor. This class is used
    to expose the `RelayBuildModule` APIs implemented in C++.
    """
    def __init__(self):
        self.mod = _build_module._BuildModule()  # C++ 类：RelayBuildModule
        self._get_graph_json = self.mod["get_graph_json"]
        self._get_module = self.mod["get_module"]
        self._build = self.mod["build"]
        self._optimize = self.mod["optimize"]
        self._set_params_func = self.mod["set_params"]
        self._get_params_func = self.mod["get_params"]
        self._get_function_metadata = self.mod["get_function_metadata"]
        self._get_executor_codegen_metadata = self.mod["get_executor_codegen_metadata"]
        self._get_devices = self.mod["get_devices"]
        self._get_irmodule = self.mod["get_irmodule"]
    def build(
        self,
        mod,
        target=None,
        target_host=None,
        executor=Executor("graph"),
        runtime=Runtime("cpp"),
        workspace_memory_pools=None,
        constant_memory_pools=None,
        params=None,
        mod_name=None,
    ):

        from tvm.auto_scheduler import is_auto_scheduler_enabled
        from tvm.meta_schedule import is_meta_schedule_enabled
        # pylint: enable=import-outside-toplevel
        # Setup the params.
        if params:
            self._set_params(params)
        # Build the IR module. If auto_scheduler is not enabled,
        # then use the TOPI-defined schedule.
        # Turn off AutoTVM config not found warnings if auto_scheduler is enabled.
        old_autotvm_silent = autotvm.GLOBAL_SCOPE.silent
        autotvm.GLOBAL_SCOPE.silent = (
            is_auto_scheduler_enabled() or is_meta_schedule_enabled() or old_autotvm_silent
        )
        mod_name = mangle_module_name(mod_name)
        self._build(
            mod,
            target,
            target_host,
            executor,
            runtime,
            workspace_memory_pools,
            constant_memory_pools,
            mod_name,
        )
        autotvm.GLOBAL_SCOPE.silent = old_autotvm_silent
        # Get artifacts
        mod = self.get_module()
        params = self.get_params()
        executor_config = self.get_graph_json() if executor.name == "graph" else None
        return executor_config, mod, params
bld_mod  是 Python 中的类 BuildModule ，在初始化的时候：

 self.mod = _build_module._BuildModule()  将 mod  字段注册为 C++ 后端类 RelayBuildModule 。具体过程是先调用 C++ 的注册全局函数 relay.build_module._BuildModule ，随即调用 RelayBuildModule  类创建函数 RelayBuildCreate 。


TVM_REGISTER_GLOBAL("relay.build_module._BuildModule").set_body([](TVMArgs args, TVMRetValue* rv) {
  *rv = RelayBuildCreate();
});
 runtime::Module RelayBuildCreate() {
    auto exec = make_object<RelayBuildModule>();
    return runtime::Module(exec);
}
RelayBuildModule Relay 模型创建类用于帮助创建 Relay IRModule。从下方 RelayBuildModule  类的具体内容中可以看到，该类的 GetFunction()  函数通过名字注册了许多函数，如 get_graph_json 、 get_module 、 build  等。


class RelayBuildModule : public runtime::ModuleNode {
 public:
  RelayBuildModule() = default;
  PackedFunc GetFunction(const String& name, const ObjectPtr<Object>& sptr_to_self) final {
    if (name == "get_graph_json") {
      return PackedFunc(
          [sptr_to_self, this](TVMArgs args, TVMRetValue* rv) { *rv = this->GetGraphJSON(); });
    } else if (name == "get_module") {
      return PackedFunc(
          [sptr_to_self, this](TVMArgs args, TVMRetValue* rv) { *rv = this->GetModule(); });
    } else if (name == "build") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        ICHECK_EQ(args.num_args, 8);
        this->Build(args[0], args[1], args[2], args[3], args[4], args[5], args[6], args[7]);
      });
    } else if (name == "list_params") {
      return PackedFunc(
          [sptr_to_self, this](TVMArgs args, TVMRetValue* rv) { *rv = this->ListParamNames(); });
    } else if (name == "get_params") {
      return PackedFunc(
          [sptr_to_self, this](TVMArgs args, TVMRetValue* rv) { *rv = this->GetParams(); });
    } else if (name == "set_params") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        Map<String, Constant> params = args[0];
        for (const auto& kv : params) {
          this->SetParam(kv.first, kv.second->data);
        }
      });
    } else if (name == "get_devices") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        *rv = this->executor_codegen_->ListDevices();
      });
    } else if (name == "get_irmodule") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        *rv = this->executor_codegen_->GetIRModule();
      });
    } else if (name == "get_external_modules") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        *rv = this->executor_codegen_->GetExternalModules();
      });
    } else if (name == "get_function_metadata") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        *rv = this->executor_codegen_->GetFunctionMetadata();
      });
    } else if (name == "get_executor_codegen_metadata") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        *rv = this->executor_codegen_->GetExecutorCodegenMetadata();
      });
    } else if (name == "optimize") {
      return PackedFunc([sptr_to_self, this](TVMArgs args, TVMRetValue* rv) {
        ICHECK_EQ(args.num_args, 2);
        *rv = this->Optimize(args[0], args[1]);
      });
    } else {
      LOG(FATAL) << "Unknown packed function: " << name;
      return PackedFunc([sptr_to_self, name](TVMArgs args, TVMRetValue* rv) {});
    }
  }
再回到 Python 前端类 BuildModule 。


在注册 self.mod  为 C 类 RelayBuildModule  后，又将 C 类 RelayBuildModule  的 get_graph_json 、 get_module 、 build  等功能函数一一赋给自身成员：即 self._get_graph_json = self.mod["get_graph_json"] ， self._get_module = self.mod["get_module"] 、 self._build = self.mod["build"]  等。


也就是说 C++ 类 RelayBuildModule  与 Python 前端类 BuildModule  功能一一对应，可以视为同一个类。


# 编译过程   bld_mod.build ()


总体流程图


继续看 relay.build()  函数， bld_mod.build()  函数完成了 Relay IRModule 编译的绝大多数流程。


bld_mod.build()  函数以 Relay IRModule  ir_mod  为输入，输出 runtime::Module  runtime_mod 。


graph_json, runtime_mod, params = bld_mod.build(
            mod=ir_mod,
            target=raw_targets,
            params=params,
            executor=executor,
            runtime=runtime,
            workspace_memory_pools=workspace_memory_pools,
            constant_memory_pools=constant_memory_pools,
            mod_name=mod_name,
        )
如前所述， bld_mod.build()  函数调用的就是 C++ 类 RelayBuildModule  的函数 build 。  build  流程包含了将 Relay IRModule 降级为低级中间表示 TIR，然后再转换为 Runtime::Module 的过程。


后续文章《【TVM】通过代码学习编译流程【4~...】》将介绍 C++ 类 RelayBuildModule  的 build  流程。


接下来的 _executor_factory.GraphExecutorFactoryModule()  构造函数将编译后的 runtime::Module  runtime_mod  封装成 GraphExecutorFactory  类。


executor_factory = _executor_factory.GraphExecutorFactoryModule(
    ir_mod,
    raw_targets,
    executor,
    graph_json,
    runtime_mod,
    mod_name,
    params,
    func_metadata,
)
该函数的参数已经提到不少了，剩下的:


graph_json ：Relay IRModule 经降级后低级中间表示 TIR Module 对应的图结构，用 json 表示。下面截取一段展示：


{
  "nodes": [    # 节点
    {
      "op": "null",
      "name": "data",  # 输入节点
      "inputs": []  # 输入节点没有其他输入
    },
    {
      "op": "tvm_op",
      "name": "tvmgen_default_fused_layout_transform",  # layout_transform节点
      "attrs": {  # 属性
        "num_outputs": "1",
        "num_inputs": "1",
        "flatten_data": "0",
        "func_name": "tvmgen_default_fused_layout_transform",
        "src_layout": "NCHW",
        "dst_layout": "NCHW3c",
        "hash": "ba3dc2c95d3171fd"
      },
      "inputs": [  # 以0号节点data为输入
        [
          0,
          0,
          0
        ]
      ]
    },
func_metadata ：函数的元数据信息，下面是打印的某个简单模型的元数据信息，包含 workspace_sizes、constant_sizes 等，tir_primfuncs 则是一系列降级后的低级中间表示 TIR 函数。


{"tvmgen_default_fused_layout_transform": FunctionInfoNode(
workspace_sizes={llvm -keys=cpu -mtriple=x86_64-pc-linux-gnu: 602112},
  constant_sizes={llvm -keys=cpu -mtriple=x86_64-pc-linux-gnu: 0},
  tir_primfuncs={llvm -keys=cpu -mtriple=x86_64-pc-linux-gnu:  [一系列 @T.prim_func]})}
_executor_factory.GraphExecutorFactoryModule()  类构造函数如下所示。


class GraphExecutorFactoryModule(ExecutorFactoryModule):
    """Graph executor factory module.
    This is a module of graph executor factory
    """
    def __init__(
        self,
        ir_mod,
        target,
        executor,
        graph_json_str,
        libmod,
        libmod_name,
        params,
        function_metadata,
    ):
        assert isinstance(graph_json_str, string_types)
        fcreate = get_global_func("tvm.graph_executor_factory.create")
        args = []
        for k, v in params.items():
            args.append(k)
            args.append(ndarray.array(v))
        self.ir_mod = ir_mod
        self.target = target
        self.executor = executor
        self.module = fcreate(graph_json_str, libmod, libmod_name, *args)
        self.graph_json = graph_json_str
        self.lib = libmod
        self.libmod_name = libmod_name
        self.params = params
        self.iter_cnt = 0
        self.function_metadata = function_metadata
通过 get_global_func("tvm.graph_executor_factory.create")  获取全局函数 —— GraphExecutorFactory  的构造函数 fcreate ，并执行，将其复制给 self.module  字段。


在 src/runtime/graph_executor/graph_executor_factory.cc  路径下可以找到注册的 C++ 全局函数 TVM_REGISTER_GLOBAL("tvm.graph_executor_factory.create") ，如下面所示。


TVM_REGISTER_GLOBAL("tvm.graph_executor_factory.create")
    .set_body([](TVMArgs args, TVMRetValue* rv) {
      std::unordered_map<std::string, tvm::runtime::NDArray> params;
      for (size_t i = 3; i < static_cast<size_t>(args.size()); i += 2) {
        std::string name = args[i].operator String();
        params[name] = args[i + 1].operator tvm::runtime::NDArray();
      }
      auto exec = make_object<GraphExecutorFactory>(args[0], params, args[2]);
      exec->Import(args[1]);
      *rv = Module(exec);
    });
其中  make_object<GraphExecutorFactory>  构建了 GraphExecutorFactory  类，并将 args[1]  注册到该类的 std::vector<Module> imports_;  字段底下。该字段存储当前模型所依赖的其他 runtime::Module，而 args[1]  指的是 fcreate(graph_json_str, libmod, libmod_name, *args)  函数的 libmod  参数，即前述 runtime::Module  runtime_mod 。


所以  GraphExecutorFactory  类 依赖于 Relay IRModule 经【relay -> tir】【tir -> runtime】过程得到的  runtime_mod 。


# 后记


本博客目前以及可预期的将来都不会支持评论功能。各位大侠如若有指教和问题，可以在我的 github 项目 或随便一个项目下提出 issue，或者知乎 私信，并指明哪一篇博客，我看到一定及时回复，感激不尽！


Edited on
Give me a cup of [coffee]~(￣▽￣)~*
XianMu WeChat Pay
WeChat Pay
XianMu Alipay
Alipay
