# 前言

本篇文章介绍 Halide 多级流水线调度优化策略。

本文来自于《Halide 官方教程》，读者可以去阅读原文。所以看本文的价值在于？呃…… 是中文的？（但原文肯定更准确）更简洁？（也许是缺点）画图更清楚？（假的，因为官网图更好，还是动图，我不想画了）。所以我也不知道为啥一定要看这篇文章而不是原文，唯一好处是我挑出了重点？官方教程文章太多，我只挑其中几篇重点，这是第一篇，全当自己记录了。

仍然建议看原文。

Halide 这篇教程的多级流水线（multi-stage pipelines）指的是多个计算步骤，第一个计算步骤的结果是第二个计算步骤的输入，怎样的流水线调度才能在空间占用、计算复杂度两个方面达到好的效率。这种场景和神经网络推理非常相似，神经网络是一个拓扑结构图，后续节点的输入来自前序节点的输出。所以本节对神经网络的推理优化也有借鉴意义。

参考链接：《Halide 官方教程》

作为初学者，错误在所难免，还望不吝赐教。

# Halide

Halide 是一种专门设计的领域特定语言（DSL），主要用于编写高性能的图像处理和数组计算程序。它由 MIT 和 Adobe Research 的研究人员于 2010 年左右开发，并因其在优化复杂图像处理流水线方面的卓越能力而受到广泛关注。Halide 的核心创新在于将算法（What to compute）与调度（How and when to compute it）明确分离。

Halide 通常作为 C++ 的嵌入式 DSL 使用。你用 C++ 编写程序，在其中定义 Halide 的函数和调度。

Halide 编译器会将 Halide 代码（算法 + 调度）编译成高效的 C++ 或 GPU 代码（如 CUDA, OpenCL, Metal），然后链接到你的主程序中。

它拥有一个强大的 JIT（即时编译）和 AOT（提前编译）编译系统。

# 多级流水线调度

Halide 这篇教程的多级流水线（multi-stage pipelines）指的是多个计算步骤，第一个计算步骤的结果是第二个计算步骤的输入，怎样的流水线调度才能在空间占用、计算复杂度两个方面达到好的效率。这种场景和神经网络推理非常相似，神经网络是一个拓扑结构图，后续节点的输入来自前序节点的输出。所以本节对神经网络的推理优化也有借鉴意义。

# 两级流水线默认调度

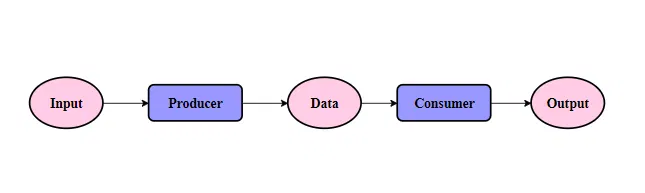

官网给的例子是 producer 和 consumer ，函数 producer 的输出数据作为 consumer 的输入。简单如下所示：

两级流水线

用以下代码来构建这个默认的例子：

Var x("x"), y("y");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                          producer(x, y + 1) +
                          producer(x + 1, y) +
                          producer(x + 1, y + 1)) / 4;
consumer.trace_stores();
producer.trace_stores();
consumer.realize({4, 4});
经过编译之后，等效的 C 代码如下：


float result[4][4];
for (int y = 0; y < 4; y++) {
    for (int x = 0; x < 4; x++) {
        result[y][x] = (sin(x * y) +
                        sin(x * (y + 1)) +
                        sin((x + 1) * y) +
                        sin((x + 1) * (y + 1))) / 4;
    }
}
printf("\n");
可以看到代码中间   producer  的位置已经全部替换为其函数内容，即默认的多级调度情况下，Halide 会将  producer  全部内联到  consumer  中。


# Root 调度


所有  producer  计算完毕之后，再计算   consumer  ，官方例子中叫它 root 调度。


Func producer("producer_root"), consumer("consumer_root");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                  producer(x, y + 1) +
                  producer(x + 1, y) +
                  producer(x + 1, y + 1)) / 4;
producer.compute_root();   // 增加该指令
// Turn on tracing.
consumer.trace_stores();
producer.trace_stores();
consumer.realize({4, 4});
和默认调度的差异是，增加了 compute_root()  这条指令。


动图展示为：（动图中黄色方块代表存储 [store]，即计算完毕之后存储下来；蓝色方块代表加载 [load]，即读取暂存数据，用于下一步计算。）


root调度运行示例


等效的 C 代码如下：


float result[4][4];
// Allocate some temporary storage for the producer.
float producer_storage[5][5];
// Compute the producer.
for (int y = 0; y < 5; y++) {
    for (int x = 0; x < 5; x++) {
        producer_storage[y][x] = sin(x * y);
    }
}
// Compute the consumer. Skip the prints this time.
for (int y = 0; y < 4; y++) {
    for (int x = 0; x < 4; x++) {
        result[y][x] = (producer_storage[y][x] +
                        producer_storage[y + 1][x] +
                        producer_storage[y][x + 1] +
                        producer_storage[y + 1][x + 1]) / 4;
    }
}
值得注意的是，由于  consumer  和 producer  的特点，中间 Data  producer_storage  是  5*5  的矩阵，最后输出 result  是  4*4  的矩阵。


从上方结果来看， compute_root()  使得代码走向 全部内联的反面，所有的 producer  结果都提前计算完成，然后由 consumer  读取中间结果，进行计算。


比较一下 “全部内联的默认调度” 和 “Root 调度” 两种算法的表现：


// Full inlining (the default schedule):
// - Temporary memory allocated: 0
// - Loads: 0
// - Stores: 16
// - Calls to sin: 64
// producer.compute_root():
// - Temporary memory allocated: 25 floats
// - Loads: 64
// - Stores: 41
// - Calls to sin: 25
1. 内联方式，没有中间结果的临时存储，因此临时内存分配为 0；root 调度方式，中间存储了 5*5  的中间结果，所以临时内存分配为 25 floats

2. 内联方式，没有中间结果，所以也不需要 load； root 调度方式，输出的 4*4  个结果，每个都需要读取 4 个中间数据，所以 loads 有 64 次（可能忽略掉了两种方式都需要的、对 Input 数据的加载）

3. 内联方式只存储最终结果  4*4 ；root 调度方式，还需要存储中间结果的 5*5 ，所以是 41.

4. 内联方式，调用 Sin 函数达 64 次；而 root 调度方式，只需要调用 25 次。

两种方法各有优劣，全内联方式使用了最小的临时空间和内存带宽，但是在昂贵的复杂计算上花费了更多时间；root 调度方式正好相反。选择哪一种调度方法，需要取决于目标应用场景到底对什么更敏感，是空间存储，还是计算耗时。


# 每当足够计算一行 y 时，计算 y


全内联和 root 调度两种方式的中间选择。


Func producer("producer_y"), consumer("consumer_y");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                  producer(x, y + 1) +
                  producer(x + 1, y) +
                  producer(x + 1, y + 1)) / 4;
// Tell Halide to evaluate producer as needed per y coordinate of the consumer:
producer.compute_at(consumer, y);
// Turn on tracing.
producer.trace_stores();
consumer.trace_stores();
consumer.realize({4, 4});
动图结果：


compute_at运行示例


等效 C 表示：


float result[4][4];
// There's an outer loop over scanlines of consumer:
for (int y = 0; y < 4; y++) {
    // Allocate space and compute enough of the producer to
    // satisfy this single scanline of the consumer. This
    // means a 5x2 box of the producer.
    float producer_storage[2][5];
    for (int py = y; py < y + 2; py++) {
        for (int px = 0; px < 5; px++) {
            producer_storage[py - y][px] = sin(px * py);
        }
    }
    // Compute a scanline of the consumer.
    for (int x = 0; x < 4; x++) {
        result[y][x] = (producer_storage[0][x] +
                        producer_storage[1][x] +
                        producer_storage[0][x + 1] +
                        producer_storage[1][x + 1]) / 4;
    }
}
compute_at()  指令使得算法先算完能够计算一行  consumer  数据的中间结果，然后算一行 consumer 。下一步计算第二行需要的中间结果，之后计算第二行 consumer 。可以看到计算第二行 Y 所需要的中间结果时，第一行 Y 所需要的中间结果并没有保留，这导致一部分 producer  的重复计算。


该调度形式的表现：


// producer.compute_at(consumer, y):
// - Temporary memory allocated: 10 floats
// - Loads: 64
// - Stores: 56
// - Calls to sin: 40
从上述分析看，所需要的临时存储空间，只有计算一行 Y 所需要的 10 个 floats 。多于全内联方式，但少于 root 调度方式，其复杂计算 sin 的计算次数也在两者之间。


# 存储中间变量


上一小节中只用了 10 个 floats 的临时存储空间，尽管相邻两行 Y 所需要的 Sin 函数有重复，但还是进行了重复计算。


本节通过 producer.store_root()  告知 Halide 存储所有中间变量。


Func producer("producer_root_y"), consumer("consumer_root_y");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                  producer(x, y + 1) +
                  producer(x + 1, y) +
                  producer(x + 1, y + 1)) / 4;
// Tell Halide to make a buffer to store all of producer at
// the outermost level:
producer.store_root();
// ... but compute it as needed per y coordinate of the consumer.
producer.compute_at(consumer, y);
producer.trace_stores();
consumer.trace_stores();
printf("\nEvaluating producer.store_root().compute_at(consumer, y)\n");
consumer.realize({4, 4});
动图示例：


store_root运行示例


等效 C 代码：


float result[4][4];
// producer.store_root() implies that storage goes here:
float producer_storage[5][5];
// There's an outer loop over scanlines of consumer:
for (int y = 0; y < 4; y++) {
    // Compute enough of the producer to satisfy this scanline
    // of the consumer.
    for (int py = y; py < y + 2; py++) {
        // Skip over rows of producer that we've already
        // computed in a previous iteration.
        if (y > 0 && py == y) continue;
        for (int px = 0; px < 5; px++) {
            producer_storage[py][px] = sin(px * py);
        }
    }
    // Compute a scanline of the consumer.
    for (int x = 0; x < 4; x++) {
        result[y][x] = (producer_storage[y][x] +
                        producer_storage[y + 1][x] +
                        producer_storage[y][x + 1] +
                        producer_storage[y + 1][x + 1]) / 4;
    }
}
从结果可看， 5*5  的中间结果全部保留下来。最初计算一行 Y，需要 5*2  的 producer 结果，之后每计算 5*1  的 producer 结果，都可以计算一行 Y。重复计算就没有了。


该算法的表现：


// producer.store_root().compute_at(consumer, y):
// - Temporary memory allocated: 10 floats
// - Loads: 64
// - Stores: 41
// - Calls to sin: 25
观察该算法的表现数据，发现 Temporary memory allocated: 10 floats  存在问题，不应该是 25 个吗？


官网解释说：Halide 做了进一步优化，将两行中间中间结果的存储空间做成了环形缓冲区，因此只需要 10 个 floats 的空间。


因此实际的 C 等效代码为：


// Actually store 2 scanlines instead of 5
float producer_storage[2][5];
for (int y = 0; y < 4; y++) {
    for (int py = y; py < y + 2; py++) {
        if (y > 0 && py == y) continue;
        for (int px = 0; px < 5; px++) {
            // Stores to producer_storage have their y coordinate bit-masked.
            producer_storage[py & 1][px] = sin(px * py);
        }
    }
    // Compute a scanline of the consumer.
    for (int x = 0; x < 4; x++) {
        // Loads from producer_storage have their y coordinate bit-masked.
        result[y][x] = (producer_storage[y & 1][x] +
                        producer_storage[(y + 1) & 1][x] +
                        producer_storage[y & 1][x + 1] +
                        producer_storage[(y + 1) & 1][x + 1]) / 4;
    }
}
}
# 最外层存储，最内层计算


使用 Halide 的  compute_at(consumer, x) （异于前述的 compute_at(consumer, y) ）。那么它的表述意思就是 consumer  每得到能够计算一个结果的中间数据，即计算 consumer 。（异于前述的 compute_at(consumer, y)  为 consumer  每得到能够一行结果的中间数据，即计算 consumer ）


Func producer("producer_root_x"), consumer("consumer_root_x");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                  producer(x, y + 1) +
                  producer(x + 1, y) +
                  producer(x + 1, y + 1)) / 4;
// Store outermost, compute innermost.
producer.store_root().compute_at(consumer, x);
producer.trace_stores();
consumer.trace_stores();
printf("\nEvaluating producer.store_root().compute_at(consumer, x)\n");
consumer.realize({4, 4});
动图示例：


computex运行示例


等效 C 代码：


float result[4][4];
// producer.store_root() implies that storage goes here, but
// we can fold it down into a circular buffer of two
// scanlines:
float producer_storage[2][5];
// For every pixel of the consumer:
for (int y = 0; y < 4; y++) {
    for (int x = 0; x < 4; x++) {
        // Compute enough of the producer to satisfy this
        // pixel of the consumer, but skip values that we've
        // already computed:
        if (y == 0 && x == 0) {
            producer_storage[y & 1][x] = sin(x * y);
        }
        if (y == 0) {
            producer_storage[y & 1][x + 1] = sin((x + 1) * y);
        }
        if (x == 0) {
            producer_storage[(y + 1) & 1][x] = sin(x * (y + 1));
        }
        producer_storage[(y + 1) & 1][x + 1] = sin((x + 1) * (y + 1));
        result[y][x] = (producer_storage[y & 1][x] +
                        producer_storage[(y + 1) & 1][x] +
                        producer_storage[y & 1][x + 1] +
                        producer_storage[(y + 1) & 1][x + 1]) / 4;
    }
}
从动图中可以看到，中间数据的计算顺序和 compute_at(consumer, y)  情况下也不一样了。其首先得到四个中间结果，之后立即计算  producer 。


该算法的表现：


// producer.store_root().compute_at(consumer, x):
// - Temporary memory allocated: 10 floats
// - Loads: 48
// - Stores: 41
// - Calls to sin: 25
当前的算法算是迄今表现最好的。其中 Loads 的操作数为 48，而不是  16*4=64 ，官方文档解释说：每 4 个需要的 producer  值中，有一个可能仍然存在于寄存器中，不会将其视为加载，所以只需要加载其余 3 个，是  16*3=48 。 我也不太懂在运行过程中哪个中间值存在于寄存器中，但结果就是加载 48 次（先接受这个设定好了）。


既然现在的算法是表现最好的，那么为什么不在任何情况下都采用  producer.store_root().compute_at(consumer, x)  呢？原因是并行性，上述把空间利用到极限的情况下，并行就无法实现了。

在前面的两种策略中，我们都假设在之前的迭代中计算的值可以重用。这需要假定先前的 x 或 y 值发生在较早的时间并且已经完成。如果并行化或向量化任一循环，则不成立。如果并行化，Halide 将不会注入那些在 store_at 层和 compute_at 层之间存在并行循环时跳过已经完成的工作的优化，并且也不会将存储折叠到一个循环缓冲区中，这使得我们的 store_root 变得毫无意义。


# 综合应用


前述已经介绍了所有操作，本小节是综合应用。当然还涉及到【Halide】调度优化【1】中的知识。


Func producer("producer_tile"), consumer("consumer_tile");
producer(x, y) = sin(x * y);
consumer(x, y) = (producer(x, y) +
                  producer(x, y + 1) +
                  producer(x + 1, y) +
                  producer(x + 1, y + 1)) / 4;
// We'll compute 8x8 of the consumer, in 4x4 tiles.
Var x_outer, y_outer, x_inner, y_inner;
consumer.tile(x, y, x_outer, y_outer, x_inner, y_inner, 4, 4);
// Compute the producer per tile of the consumer
producer.compute_at(consumer, x_outer);
// Notice that I wrote my schedule starting from the end of
// the pipeline (the consumer). This is because the schedule
// for the producer refers to x_outer, which we introduced
// when we tiled the consumer. You can write it in the other
// order, but it tends to be harder to read.
// Turn on tracing.
producer.trace_stores();
consumer.trace_stores();
consumer.realize({8, 8});
上述过程切分出  4*4  的小块，然后使用 compute_at(consumer, x_outer)  指令，即获得足够计算 x_outer  的中间数据之后，即开始计算 x_outer 。

动图示例：


综合运行示例


等效 C 代码：


float result[8][8];
// For every tile of the consumer:
for (int y_outer = 0; y_outer < 2; y_outer++) {
    for (int x_outer = 0; x_outer < 2; x_outer++) {
        // Compute the x and y coords of the start of this tile.
        int x_base = x_outer * 4;
        int y_base = y_outer * 4;
        // Compute enough of producer to satisfy this tile. A
        // 4x4 tile of the consumer requires a 5x5 tile of the
        // producer.
        float producer_storage[5][5];
        for (int py = y_base; py < y_base + 5; py++) {
            for (int px = x_base; px < x_base + 5; px++) {
                producer_storage[py - y_base][px - x_base] = sin(px * py);
            }
        }
        // Compute this tile of the consumer
        for (int y_inner = 0; y_inner < 4; y_inner++) {
            for (int x_inner = 0; x_inner < 4; x_inner++) {
                int x = x_base + x_inner;
                int y = y_base + y_inner;
                result[y][x] =
                    (producer_storage[y - y_base][x - x_base] +
                     producer_storage[y - y_base + 1][x - x_base] +
                     producer_storage[y - y_base][x - x_base + 1] +
                     producer_storage[y - y_base + 1][x - x_base + 1]) / 4;
            }
        }
    }
}
# 最后


找到优秀的调度方法很难。我们最终在内存带宽、冗余工作和并行性之间进行了三方面的权衡。Halide 不能自动为您做出正确的选择（抱歉）。相反，它试图使您更容易探索各种选项，而不会弄乱您的程序。实际上，Halide 承诺像 compute_root 这样的调度调用不会改变你的算法的含义 —— 无论你如何调度，你都应该得到相同的结果。


Halide 不仅仅是矢量化和并行化你的代码。这不足以让你走得很远。Halide 为您提供了一些工具，帮助您快速探索局部性、冗余工作和并行性之间的不同权衡，而不会弄乱您试图计算的实际结果。
