# 前言

本篇文章发现了单纯的 “深度优先的 Tile 调度” 存在的问题。先简单介绍一下单纯的深度优先调度，再指出其可能出现的问题。

错误在所难免，还望不吝赐教。

# 深度优先调度

请允许叫他深度优先调度。本人研究论文不多，我也不知道这种调度方式到底有没有一个官方的、或者大家默认的名称。但是从调度逻辑上，我把他叫做 ——“深度优先调度”。一来是为了指代简单，二来可以方便交流。

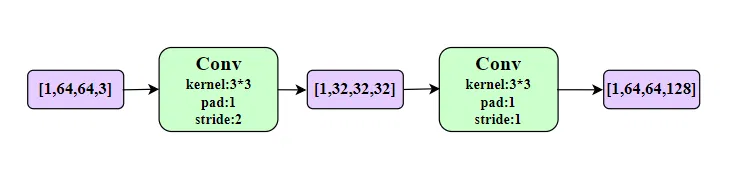

以下面这个两层卷积网络为例：
图中详细展示了输入输出 tensor，和两个卷积层的参数。

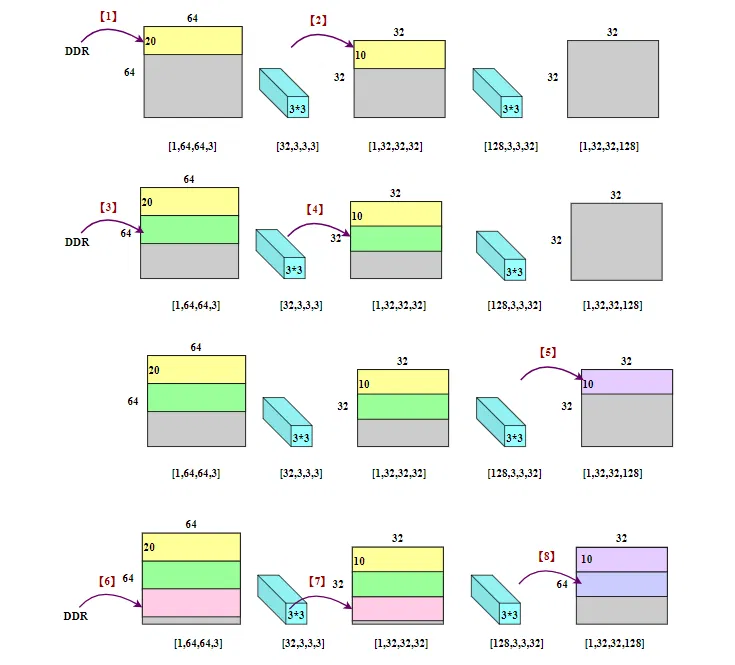

下图是这个例子的深度优先调度顺序。假设三个 Tensor 是这样切分的：第一个切成 20,20,20,4；第二个切成 10,10,10,2；第三个切成 10,10,10,2。同时第一个 Tensor 需要通过 DMA 引擎从外部搬运到 NPU 片上 SRAM。则调度顺序如下图所示：

图中的带中括号 “【】” 的数字代表执行顺序，实际上也就是宏指令的排布顺序。
简单介绍一下：【1】DMA IN 指令将一块 Data Block （20 行）从 DDR 搬运到 SRAM。【2】经检查已经搬运的数据足够计算 Conv1 的第一个 Data Block 结果，则执行它。【3】经检查，计算 Conv2 的第一个 Data Block 的数据不足够，因此回退，回退至 DAM IN 指令，搬运第二块 Data Block。
【4】经检查已经搬运的数据足够计算 Conv1 的第二个 Data Block 结果，则执行它。 ……

# 单纯深度优先调度存在问题

以上是存粹的深度优先调度规则，但这种方式很多情况下不能带来良好的并行性。

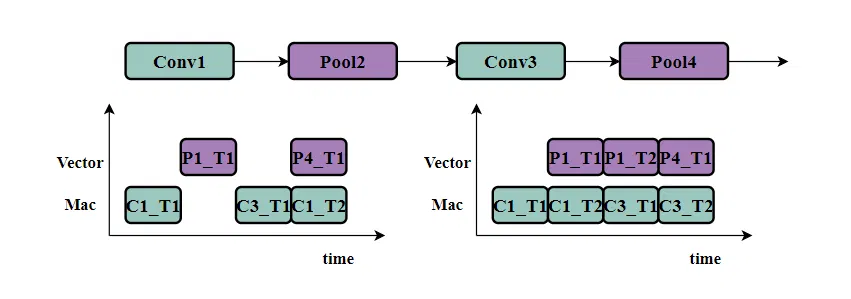

例如下面这个例子：

如上图所示，图中是个卷积和池化交错的例子，下方左边是单纯的深度优先调度，其中 “Ci” 代表 “Conv i”，“Pi” 代表 “Pool i”，“Ti” 代表第 i 个 Tile。可以看到单纯的深度优先调度，很可能会导致连续这几个 Tile 都需要等待数据，并行度不高。

右图则选择适时地生成同一算子的两条指令，这种情况下并行性就要好得多。这个生成两条，或者多条指令的条件，需要根据经验来设计，或者就是简单的在 “非首块 block” 的情况下，尝试生成两条指令，效果就不错。
